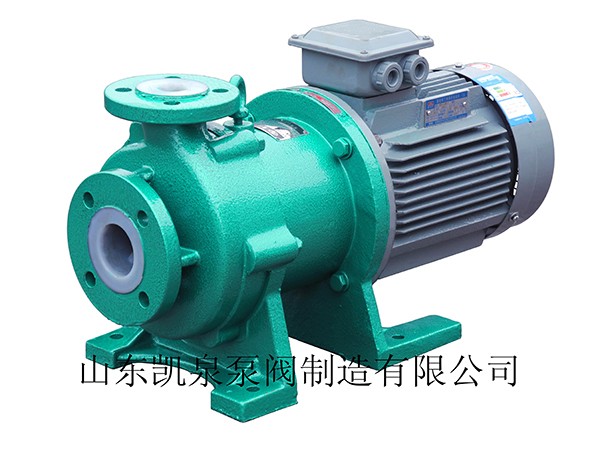

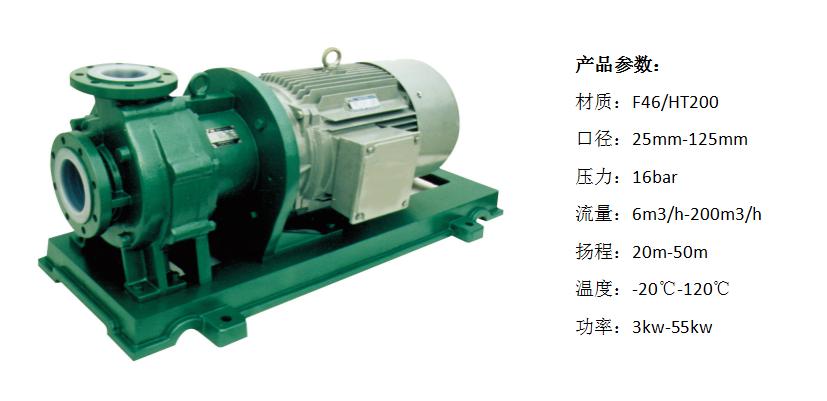

IMD-F型氟塑料磁力泵

产品名称: IMD-F型氟塑料磁力泵
产品特点：安全节能，坚固耐用，磁性超强
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

    IMD-F型氟塑料磁力泵属大功率高扬程氟塑料磁力驱动泵，泵的外型及安装尺寸均按ISO标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，内外磁体间用隔离套隔离，使泵腔处于封闭状态，从而有效避免了滴漏现象，不污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD-F系列磁力泵优良的性能、低廉的价格，已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的选择对象。

二、设计特点

    IMD-F型氟塑料磁力泵在传统耐腐蚀磁力泵的设计基础上，进一步加强了对泵体结构的改良，优化零件结构，消除磁涡流的产生，提高了机泵的效率和使用寿命。采用后拉式结构，一人便可轻松进行内部日常检修和零件更换，无需拆卸管道，其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平

三、运用领域

     IMD-F型氟塑料磁力泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别适合输送大比重、高浓度、易漏、易燃、易爆的液体。

四、选型

主体材质：常规泵材质为钢衬F46。耐温范围-20℃~120℃。如操作温度大于120℃，需选用耐高温材质。
    内外磁钢：采用稀土材质永磁体。在设计条件的状态下工作，不存在随时间推移而退磁消磁的情况。但当泵过载、堵转、温度高于设计条件的温度时则可能发生退磁消磁。
    密封材质：磁力泵靠磁力耦合传动，故无动密封件。静密封件含O型圈、隔离套及加强套。O型圈一般选用氟橡胶材质，隔离套选用F46材质，加强套为高电阻、高刚性的非金属材料，有效避免磁涡流现象。亦可根据物料特性选择其他材质。
    轴套材质：轴套可选SIC、SSIC、改性碳纤等材质，可根据不同工况选择。具有优良的耐磨、耐腐蚀性。
    性能选配：①耐高温材质    ②保温泵体   ③膜片式联轴器
（按需定制）④电机指定品牌，或变频电机
              ⑤欠载/过载/缺相保护器
              ⑥如有其它要求，请联系我公司销售部门

五、型号意义

IMD65-50-160FA
IMD	磁力驱动泵	F	泵过流部件为氟塑料
65	泵进口法兰为DN65	50	泵出口法兰为DN50
160	叶轮名义直径为160mm	A	改进型

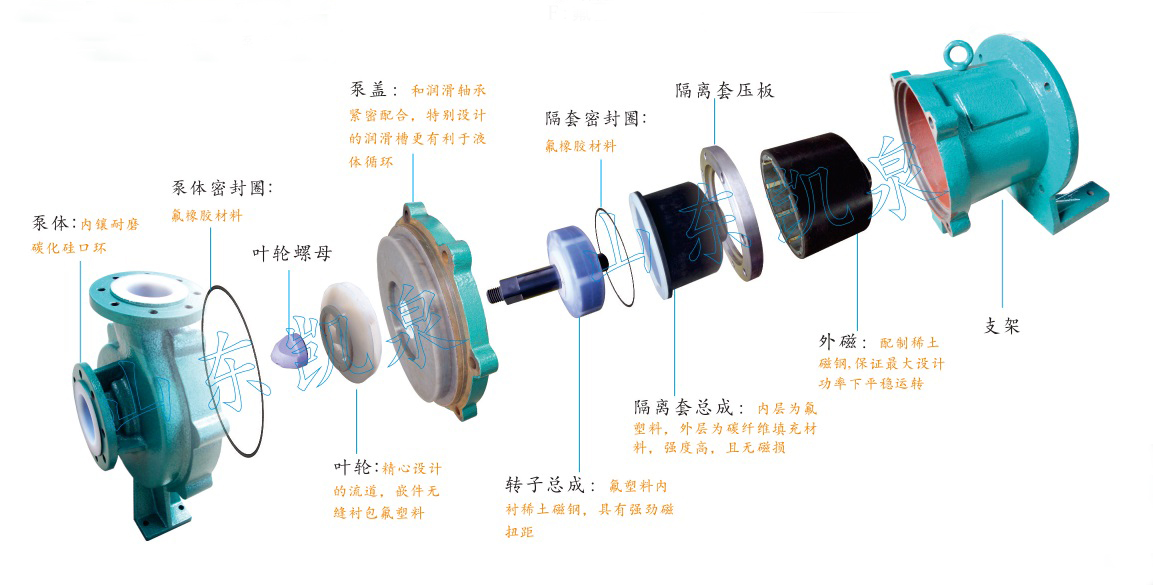

六、零件示意图

七、性能表

序号	型号	流量（m³/h）	扬程（m）	效率（%）	电机功率（kw）	汽蚀余量（m）	转速（r/min）	口径（mm）
								进口	出口
1	IMD40-25-130F	4	21	32	3	3	2900	φ40	φ25
		6	20
		8	18
2	IMD40-25-140F	4	27	32	3	3	2900	φ40	φ25
		6	26
		8	24
3	IMD40-25-150F	4	31	32	3	3	2900	φ40	φ25
		6	30
		8	28
4	IMD40-25-160F	4	35	31	3	3	2900	φ40	φ25
		6	34
		8	32
5	IMD40-25-165F	4	37	29	3	3	2900	φ40	φ25
		6	36
		8	34
6	IMD40-25-170F	4	40	28	4	3	2900	φ40	φ25
		6	39
		8	36
7	IMD40-25-185F	0.7	39	27	4	3	2900	φ40	φ25
		1	39
		2	37
8	IMD50-40-140F	8	28	40	5.5	3.5	2900	Φ50	Φ40
		15	26
		20	23

9	IMD50-40-150F	8	32	38	5.5	3.5	2900	Φ50	Φ40
		15	30
		20	27
10	IMD50-40-160F	8	37	36	5.5	3.5	2900	Φ50	Φ40
		15	36
		20	33
11	IMD50-40-165F	8	40	40	5.5	3.5	2900	Φ50	Φ40
		15	39
		20	36
12	IMD50-32-200F	7	52	31	7.5	3.5	2900	Φ50	Φ32
		12.5	50
		15	47
13	IMD65-50-120F	20	21	50	5.5	4	2900	Φ65	Φ50
		30	15
		35	12
14	IMD65-50-130F	20	20	55	5.5	4	2900	Φ65	Φ50
		30	19
		35	17
15	IMD65-50-165F	20	35	54	7.5	4	2900	Φ65	Φ50
		30	33
		35	30
16	IMD65-40-200F	15	52	37	11	4	2900	Φ65	Φ40
		25	50
		35	45
17	IMD80-65-120F	35	19	51	11	4	2900	Φ80	Φ65
		60	17
		70	13

18	IMD80-65-140F	35	28	46	11	4	2900	Φ80	Φ65
		60	25
		70	22
19	IMD80-50-200F	35	52	55	18.5	4	2900	Φ80	Φ50
		50	50
		60	45
20	IMD100-80-125F	70	22	61	11	5	2900	Φ100	Φ80
		100	20
		120	15
21	IMD100-80-160F	60	33	60	30	5	2900	Φ100	Φ80
		100	32
		120	28
22	IMD100-80-180F	60	42	60	30	5	2900	Φ100	Φ80
		100	40
		120	35
23	IMD125-100-160F	80	22	56	30	6	2900	Φ125	Φ100
		120	20
		140	15
24	IMD125-100-180F	100	45	62	45	6	2900	Φ125	Φ100
		200	40
		220	63
25	IMD125-100-200F	100	61	65	55	6	2900	Φ125	Φ100
		200	50
		230	38
若所需参数超出此范围，我厂可根据用户要求予以调整

备注：
1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。
2.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。
3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质。
4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。

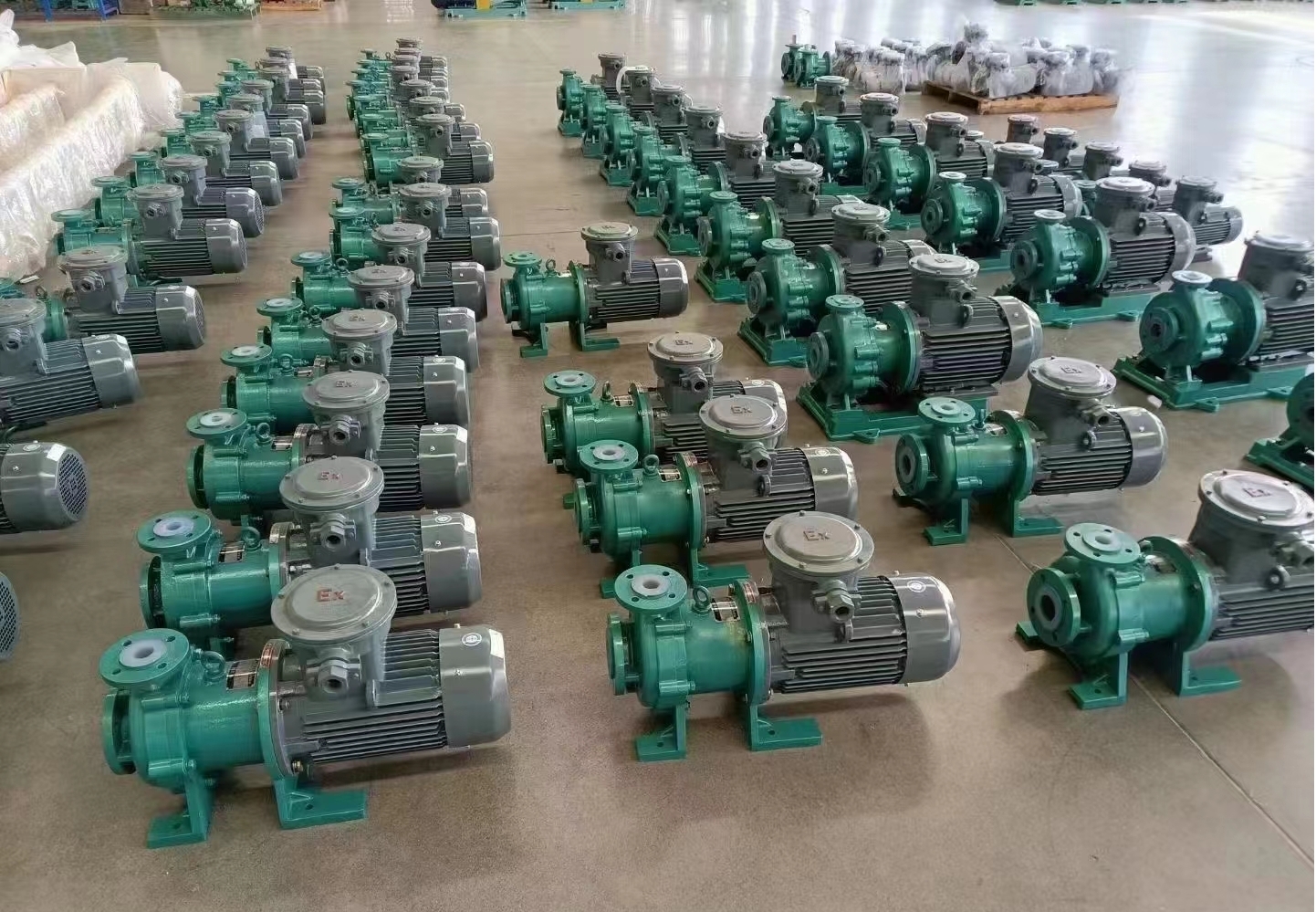

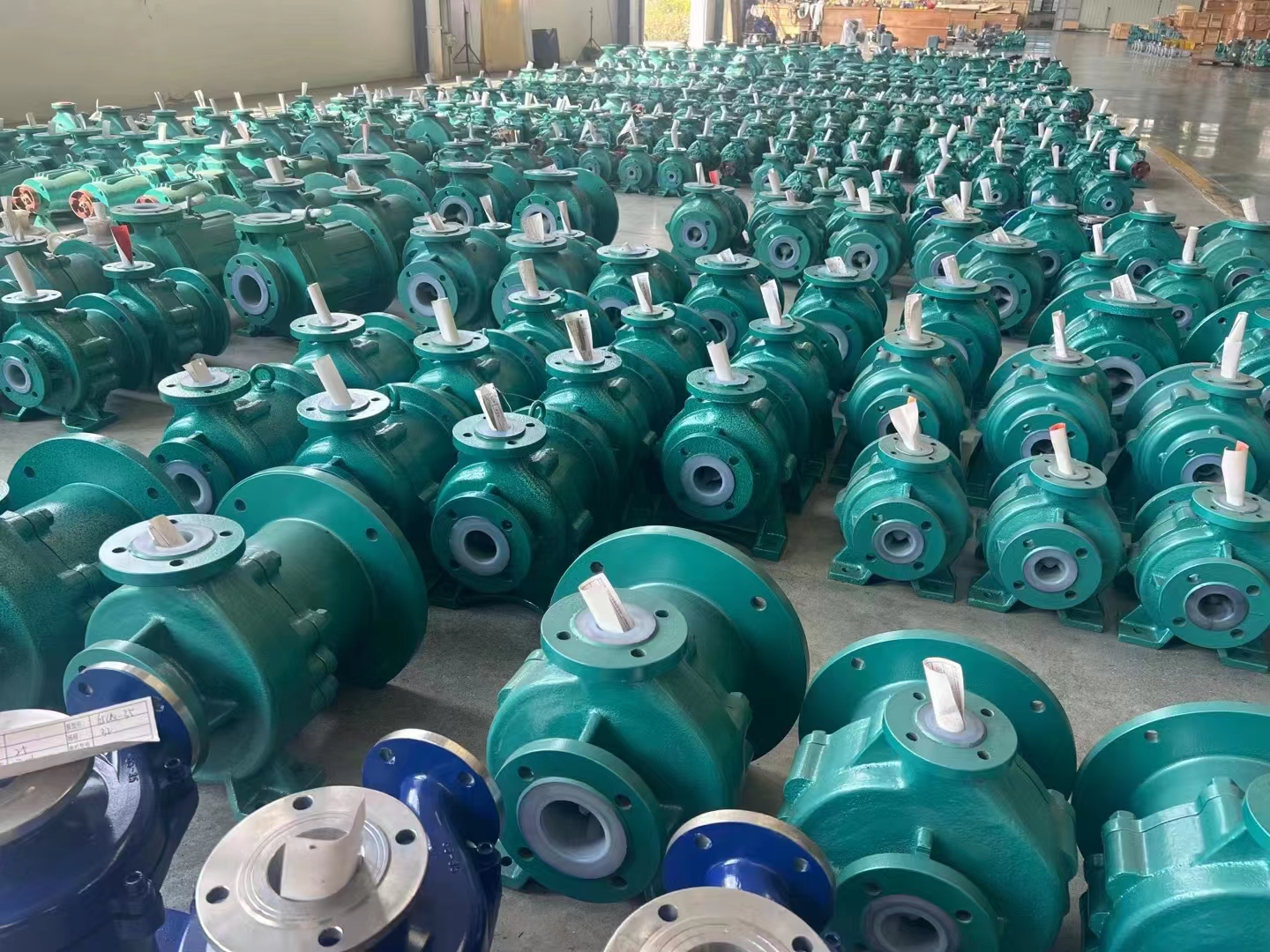

八、产品实拍
