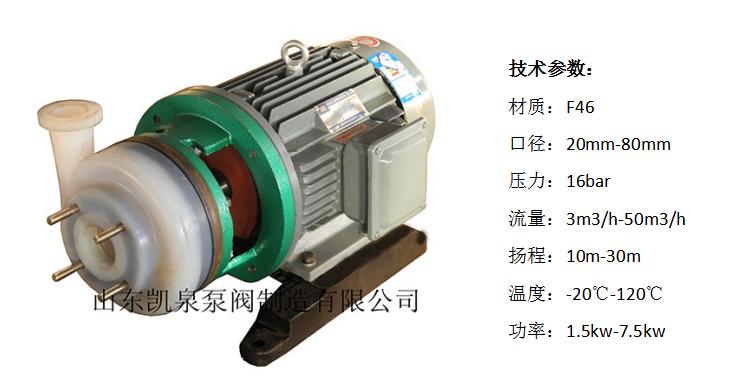

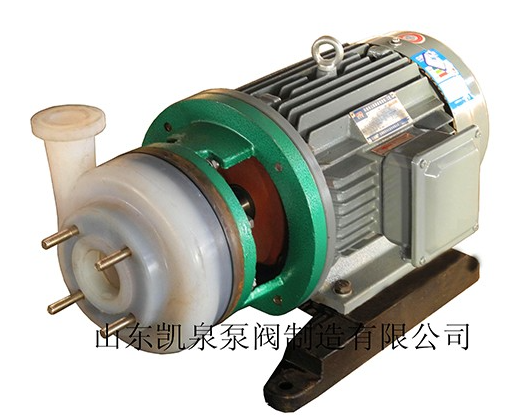

FSB-D氟塑料离心泵

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、概述

        FSB-D型氟塑料离心泵由原FSB氟合金泵改进而来，新一代FSB离心泵优化了水力模型，提高了泵的效率，轴封可选配水冷却耐磨耐高温机封，有效的增加了泵的适用性及整机的稳定性。可在-20—120度温度的条件下，长期输送任意浓度的酸、碱、盐、强氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46或氟合金制成，集多种塑料之优点，具有较强的耐腐蚀性，并具机械强度高，不老化，分解等优点。该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，是一款化工流体输送泵。

二、用途

    本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，无跑、冒、滴、漏，是建设现代文明工厂的理想设备。

三、泵的轴封

      该泵采用目前先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

四、设计特点

     FSB-L和FSB-D型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉。两种型号的泵壳、叶轮、机封等均可互换使用， 因此深受广大用户的欢迎。

五、型号意义

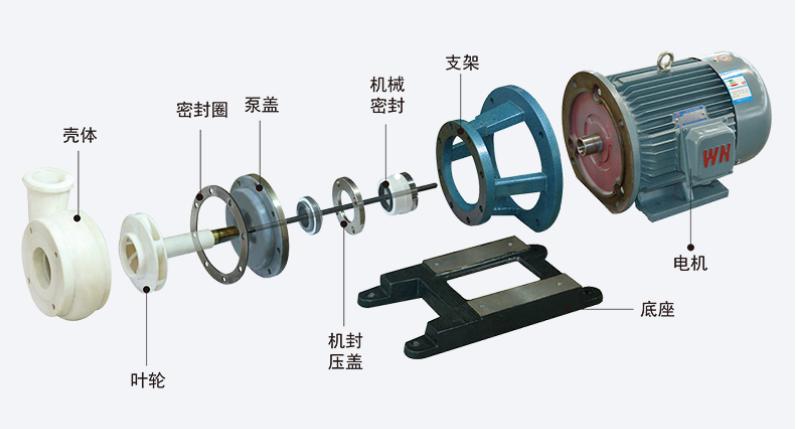

六、零件拆分图







七、性能参数



型号	转速 （r/min）	流量 （m³/h）	扬程 （m）	电机功率（kw） 密度1000kg/m³	必须汽蚀余量  （均值m）	口径（mm）
						进口	出口
25FSB-10D	2900	2	11	1.5	3	25	20
		3	10
		4	7
25FSB-18D	2900	2	20	2.2	3	25	20
		3	18
		4	16
25FSB-25D	2900	2	27	2.2	3	25	20
		3	25
		4	23
40FSB-15D	2900	8	17	3	3	40	32
		10	15
		12	13
40FSB-20D	2900	8	22	3	3	40	32
		10	20
		12	18
40FSB-30D	2900	8	31	3	3	40	32
		10	30
		12	28
50FSB-25D	2900	10	26	3	3	50	40
		12.5	25
		15	23
50FSB-30D	2900	10	31	4	3	50	40
		12.5	30
		15	28
65FSB-20D	2900	20	22	4	3.5	65	50
		25	20
		30	16

65FSB-32D	2900	20	33	5.5	3.5	65	50
		25	32
		30	28
80FSB-20D	2900	40	22	5.5	4	80	65
		50	20
		60	16
80FSB-25D	2900	40	27	7.5	4	80	65
		50	25
		60	20
80FSB-30D	2900	40	32	7.5	4	80	65
		50	30
		60	26
若所需参数超出此范围，我厂可根据用户要求予以调整
备注： 1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。 3.可输送带有少量颗粒含量及结晶的介质（≤5%），禁止输送会产生大量气泡的介质 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。

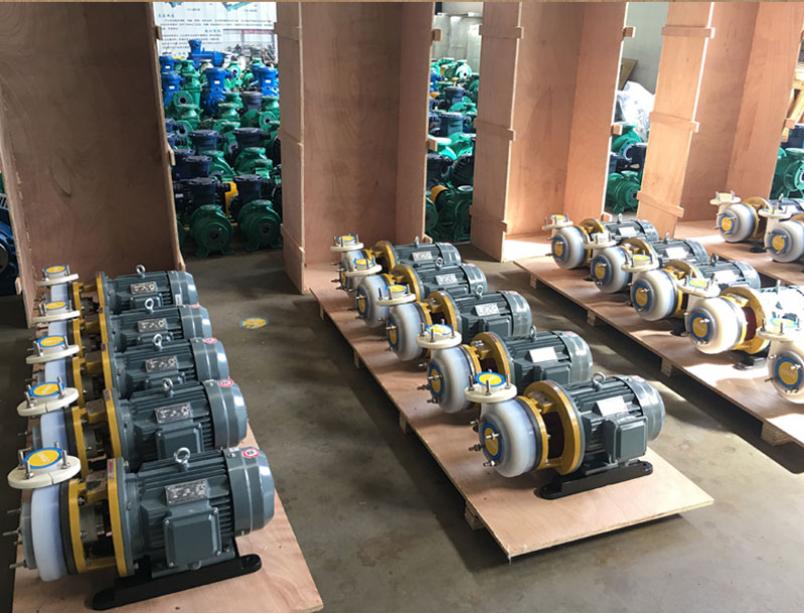

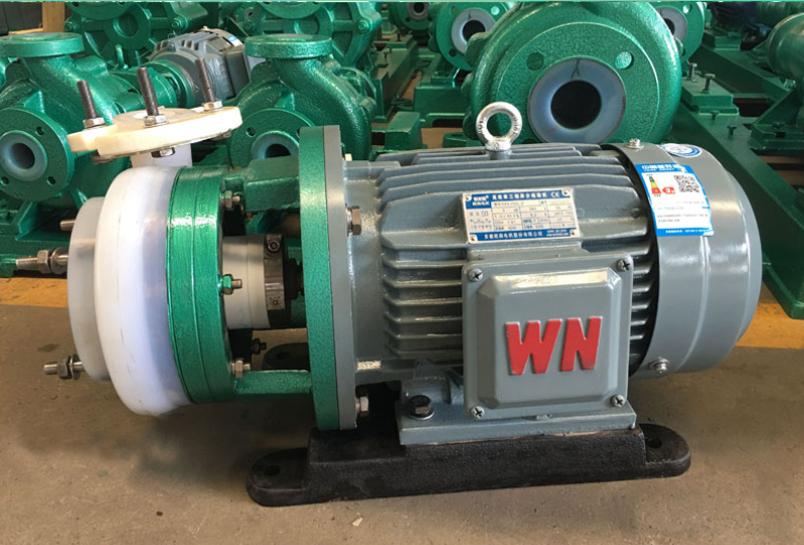

八、产品实拍

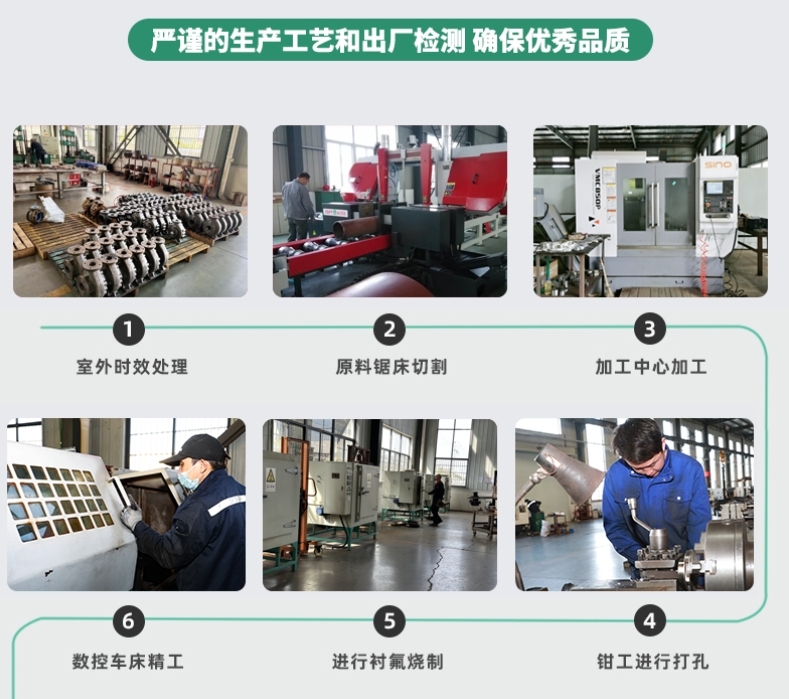

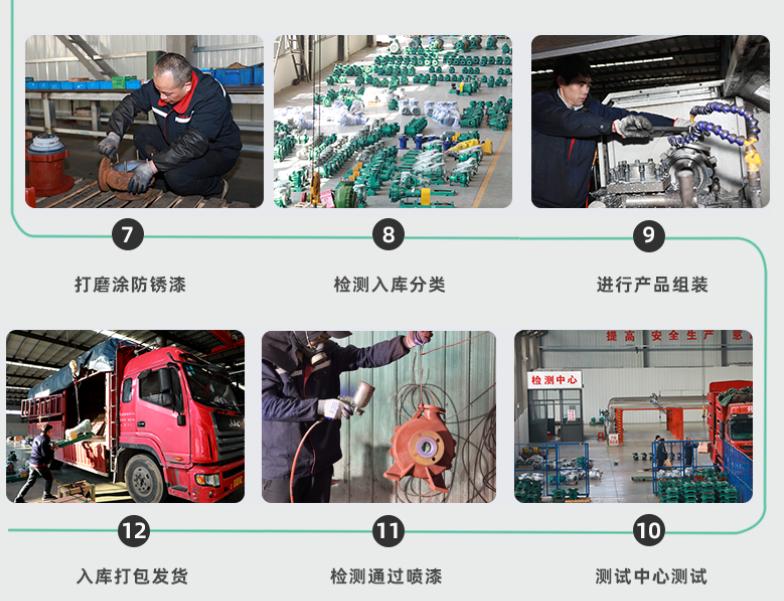

九、生产流程
