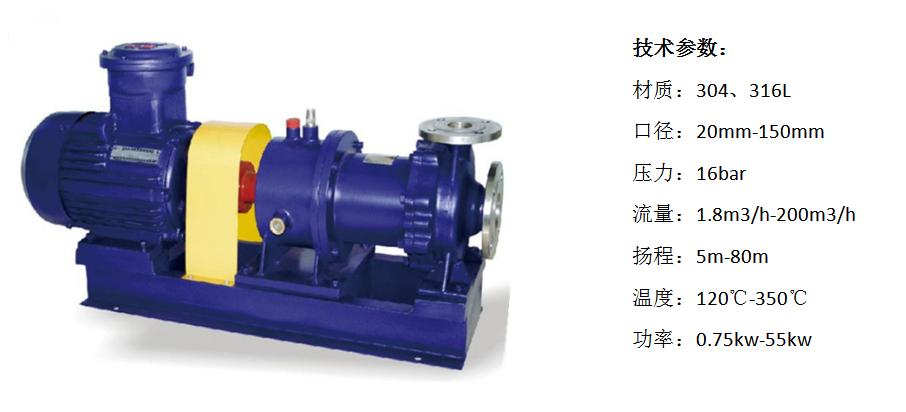

IMC-NG型不锈钢高温磁力泵
- 产品名称: IMC-NG型不锈钢高温磁力泵
- 产品特点：耐高温，耐腐蚀，全密封，无泄漏
- 欢迎详询：155-8936-8182 183-6632-5350
特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们
一、产品介绍
IMC-NG型不锈钢高温磁力泵是我公司基于CQB系列不锈钢磁力泵和最近的国家化工行业标准进行设计研发的新型产品。在CQB系列磁力泵的基础上深度改良和优化，加上多种新材料的运用，较明显地提高了机泵效率和使用寿命，其突出特点为可长期稳定输送高温液体。
二、设计特点
IMC-NG型不锈钢高温磁力泵取消了传统的后盖结构，旋转部件由单支撑改为双支撑，对叶轮、泵轴、内外磁进行了优化。相比以往泵型，效率更高，可选范围更广，可适应工况更多。根据输送介质的特性，该泵可选用304、316L、哈氏合金、钛合金等各类材质。
泵的过流部件采用不锈钢（304、316L、哈氏合金、钛合金等）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的可靠选择。
四、型号意义
IMC65-50-160NG |
|||
IMC |
不锈钢磁力驱动泵 |
65 |
泵进口法兰为DN65 |
50 |
泵出口法兰为DN50 |
160 |
叶轮名义直径为160mm |
NG |
耐高温型 |
||

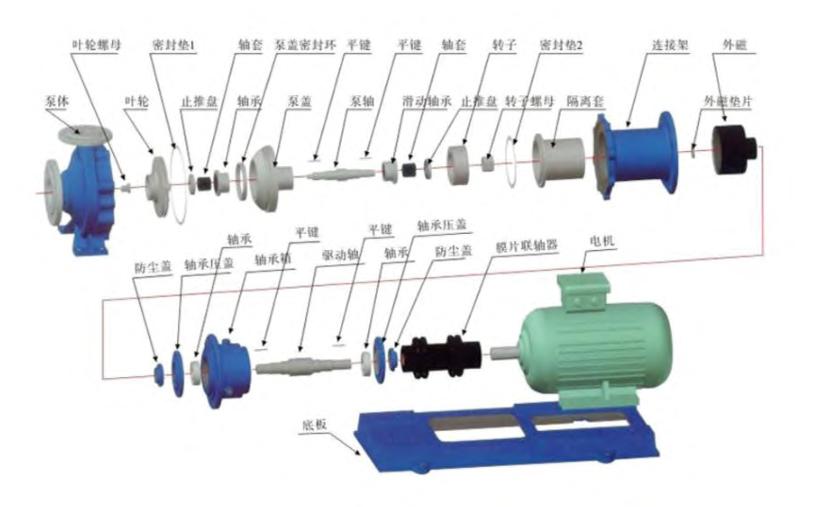

五、零件示意图
六、性能表
表一 二级电机 转速2900r/min
序号 |
型号 |
流量 |
扬程 |
电机功率（KW） |
汽蚀余量 |
口径 |
转速 |
|
进口 |
出口 |
|||||||
1 |
IMC32-20-125NG |
3.6 |
20 |
1.5 |
3 |
32 |
20 |
2900 |
2 |
IMC32-20-160NG |
3.6 |
32 |
2.2 |
3 |
32 |
20 |
2900 |
3 |
IMC32-20-200NG |
3.6 |
50 |
4 |
3 |
32 |
20 |
2900 |
4 |
IMC40-25-125NG |
6.3 |
20 |
2.2 |
3.5 |
40 |
25 |
2900 |
5 |
IMC40-25-160NG |
6.3 |
32 |
3 |
3.5 |
40 |
25 |
2900 |
6 |
IMC40-25-200NG |
6.3 |
50 |
5.5 |
3.5 |
40 |
25 |
2900 |
7 |
IMC40-25-250NG |
6.3 |
80 |
11/15 |
3.5 |
40 |
25 |
2900 |
8 |
IMC50-32-125NG |
12.5 |
20 |
3 |
3.5 |
50 |
32 |
2900 |
9 |
IMC50-32-160NG |
12.5 |
32 |
4 |
3.5 |
50 |
32 |
2900 |
10 |
IMC50-32-200NG |
12.5 |
50 |
7.5 |
3.5 |
50 |
32 |
2900 |
11 |
IMC50-32-250NG |
12.5 |
80 |
15 |
3.5 |
50 |
32 |
2900 |
12 |
IMC65-50-125NG |
25 |
20 |
4 |
4 |
65 |
50 |
2900 |
13 |
IMC65-50-160NG |
25 |
32 |
7.5 |
4 |
65 |
50 |
2900 |
14 |
IMC65-40-200NG |
25 |
50 |
15 |
4 |
65 |
40 |
2900 |
15 |
IMC65-40-250NG |
25 |
80 |
22 |
4 |
65 |
40 |
2900 |
16 |
IMC80-65-125NG |
50 |
20 |
7.5 |
4 |
80 |
65 |
2900 |
17 |
IMC80-65-160NG |
50 |
30 |
15 |
4 |
80 |
65 |
2900 |
18 |
IMC80-50-200NG |
50 |
50 |
22 |
4 |
80 |
50 |
2900 |
19 |
IMC80-50-250NG |
50 |
80 |
37 |
4 |
80 |
50 |
2900 |
20 |
IMC100-80-125NG |
100 |
20 |
15 |
5 |
100 |
80 |
2900 |
21 |
IMC100-80-160NG |
100 |
32 |
22 |
5 |
100 |
80 |
2900 |
22 |
IMC100-65-200NG |
100 |
50 |
37 |
5 |
100 |
65 |
2900 |
23 |
IMC100-65-250NG |
100 |
80 |
55 |
5 |
100 |
65 |
2900 |
24 |
IMC125-100-160NG |
160 |
32 |
37 |
5 |
125 |
100 |
2900 |
25 |
IMC125-100-200NG |
160 |
50 |
45 |
5 |
125 |
100 |
2900 |
26 |
IMC150-125-200NG |
200 |
50 |
55 |
5.5 |
150 |
125 |
2900 |
若所需参数超出此范围，我厂可根据用户要求予以调整 |
||||||||
表二 四级电机 转速1450r/min
序号 |
型号 |
流量 |
扬程 （m） |
电机功率（KW） |
汽蚀余量 |
口径 |
转速 |
|
进口 |
出口 |
|||||||
1 |
IMC32-20-125NG |
1.8 |
5 |
0.75 |
3 |
32 |
20 |
1450 |
2 |
IMC32-20-160NG |
1.8 |
8 |
0.75 |
3 |
32 |
20 |
1450 |
3 |
IMC32-20-200NG |
1.8 |
12.5 |
1.1 |
3 |
32 |
20 |
1450 |
4 |
IMC40-25-125NG |
3.2 |
5 |
0.75 |
3.5 |
40 |
25 |
1450 |
5 |
IMC40-25-160NG |
3.2 |
8 |
0.75 |
3.5 |
40 |
25 |
1450 |
6 |
IMC40-25-200NG |
3.2 |
12.5 |
1.1 |
3.5 |
40 |
25 |
1450 |
7 |
IMC40-25-250NG |
3.2 |
20 |
2.2 |
3.5 |
40 |
25 |
1450 |
8 |
IMC50-32-125NG |
6.3 |
5 |
1.1 |
3.5 |
50 |
32 |
1450 |
9 |
IMC50-32-160NG |
6.3 |
8 |
1.5 |
3.5 |
50 |
32 |
1450 |
10 |
IMC50-32-200NG |
6.3 |
12.5 |
2.2 |
3.5 |
50 |
32 |
1450 |
11 |
IMC50-32-250NG |
6.3 |
20 |
4 |
3.5 |
50 |
32 |
1450 |
12 |
IMC65-50-125NG |
12.5 |
5 |
1.1 |
4 |
65 |
50 |
1450 |
13 |
IMC65-50-160NG |
12.5 |
8 |
1.5 |
4 |
65 |
50 |
1450 |
14 |
IMC65-40-200NG |
12.5 |
12.5 |
3 |
4 |
65 |
40 |
1450 |
15 |
IMC65-40-250NG |
12.5 |
20 |
5.5 |
4 |
65 |
40 |
1450 |
16 |
IMC80-65-125NG |
25 |
5 |
2.2 |
4 |
80 |
65 |
1450 |
17 |
IMC80-65-160NG |
25 |
8 |
3 |
4 |
80 |
65 |
1450 |
18 |
IMC80-50-200NG |
25 |
12.5 |
5.5 |
4 |
80 |
50 |
1450 |
19 |
IMC80-50-250NG |
25 |
20 |
7.5 |
4 |
80 |
50 |
1450 |
20 |
IMC100-80-125NG |
50 |
5 |
3 |
5 |
100 |
80 |
1450 |
21 |
IMC100-80-160NG |
50 |
8 |
4 |
5 |
100 |
80 |
1450 |
22 |
IMC100-65-200NG |
50 |
12.5 |
11 |
5 |
100 |
65 |
1450 |
23 |
IMC100-65-250NG |
50 |
20 |
15 |
5 |
100 |
65 |
1450 |
24 |
IMC125-100-160NG |
80 |
8 |
11 |
5 |
125 |
100 |
1450 |
25 |
IMC125-100-200NG |
80 |
12.5 |
15 |
5 |
125 |
100 |
1450 |
26 |
IMC150-125-200NG |
100 |
12.5 |
15/18.5 |
5.5 |
150 |
125 |
1450 |
若所需参数超出此范围，我厂可根据用户要求予以调整 |
||||||||

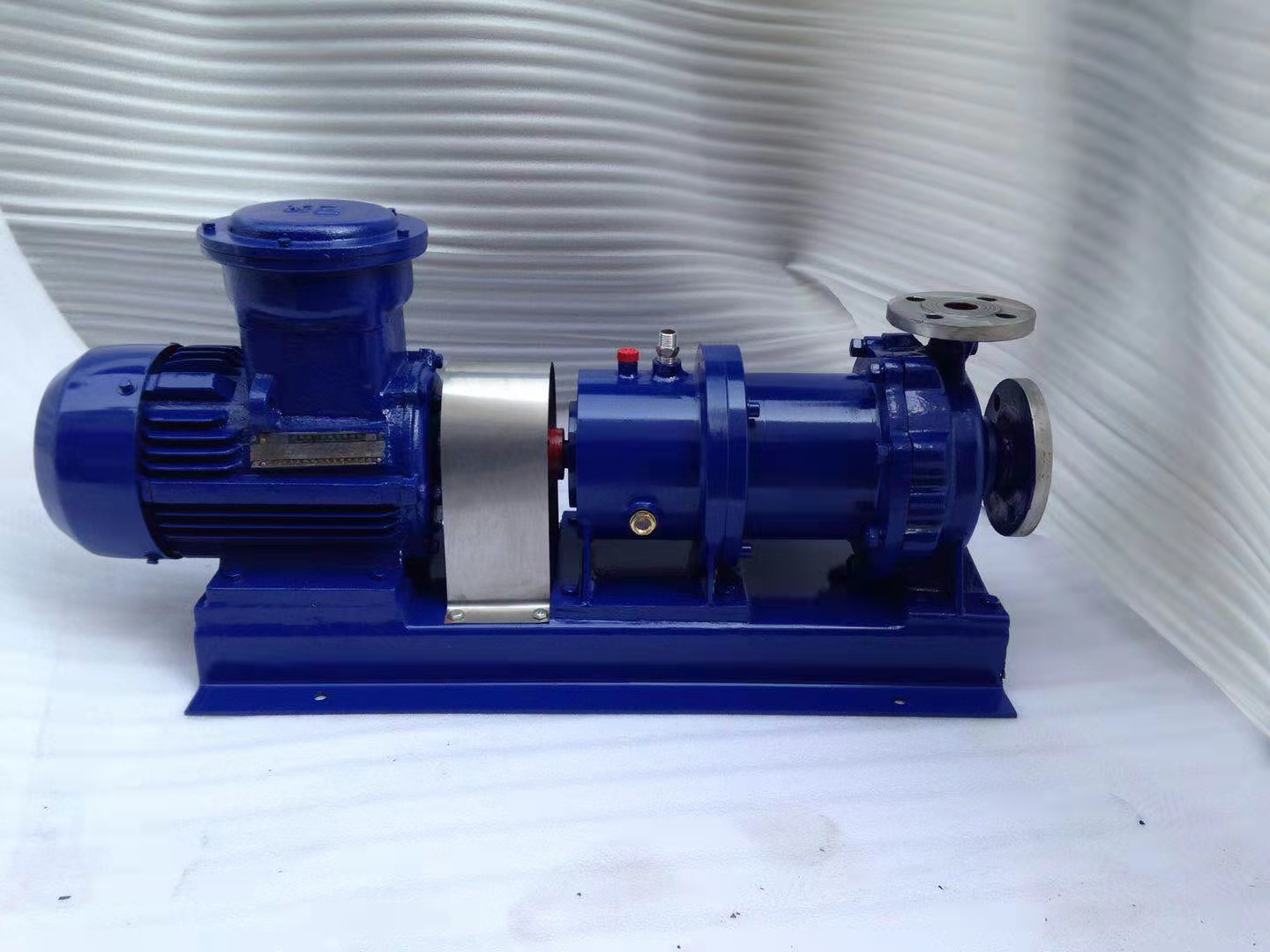

七、产品实拍
八、实用案列

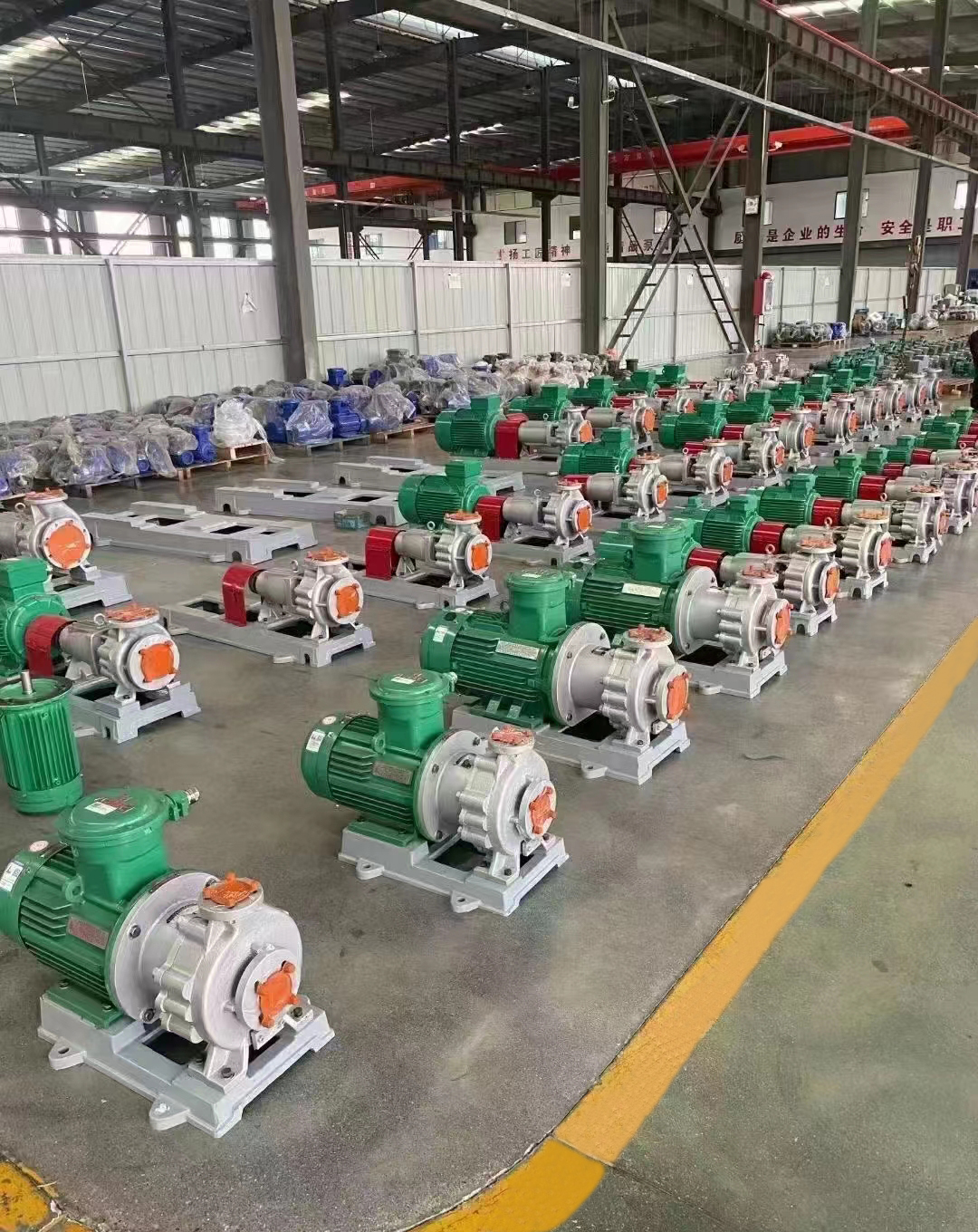

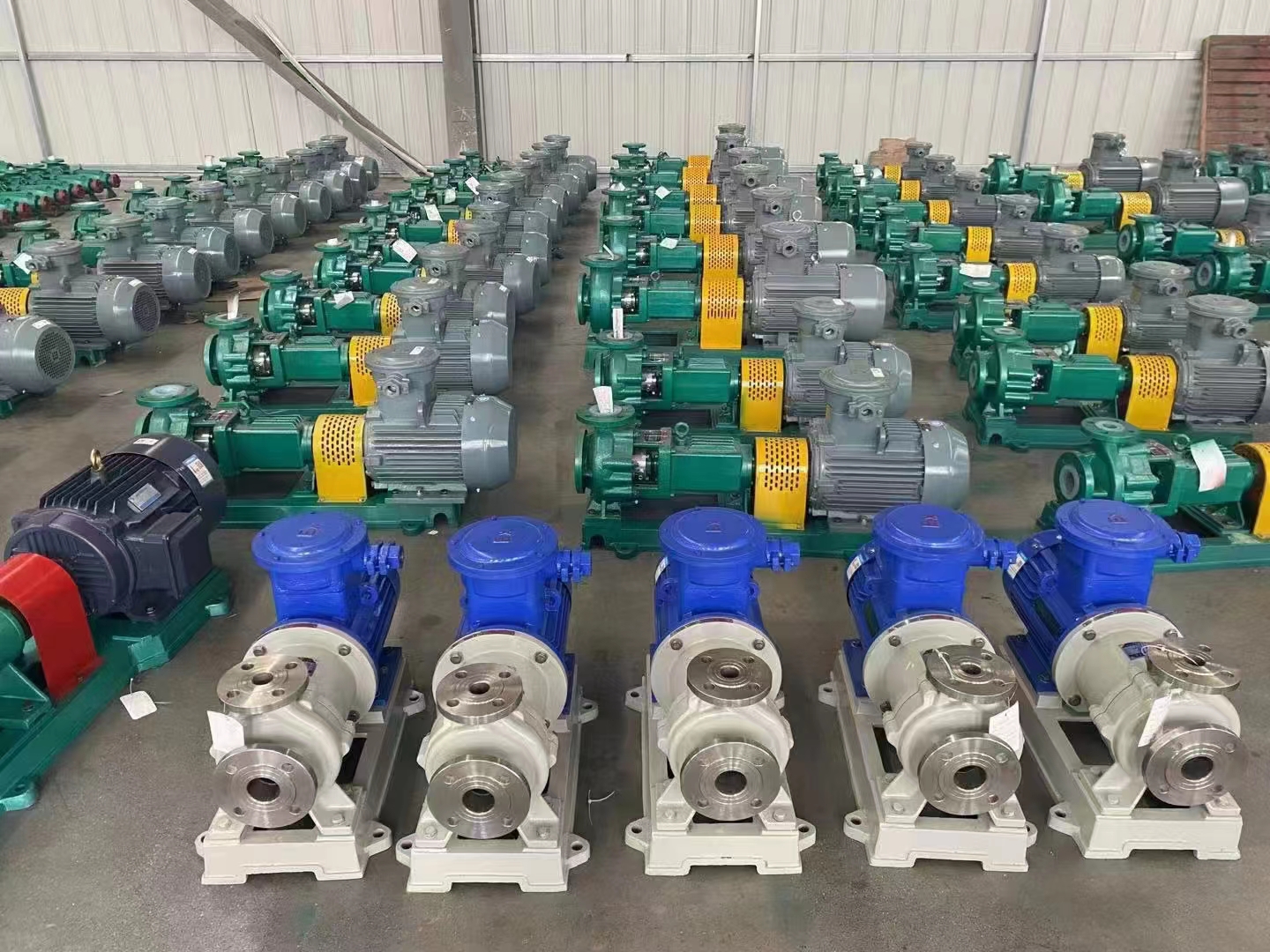

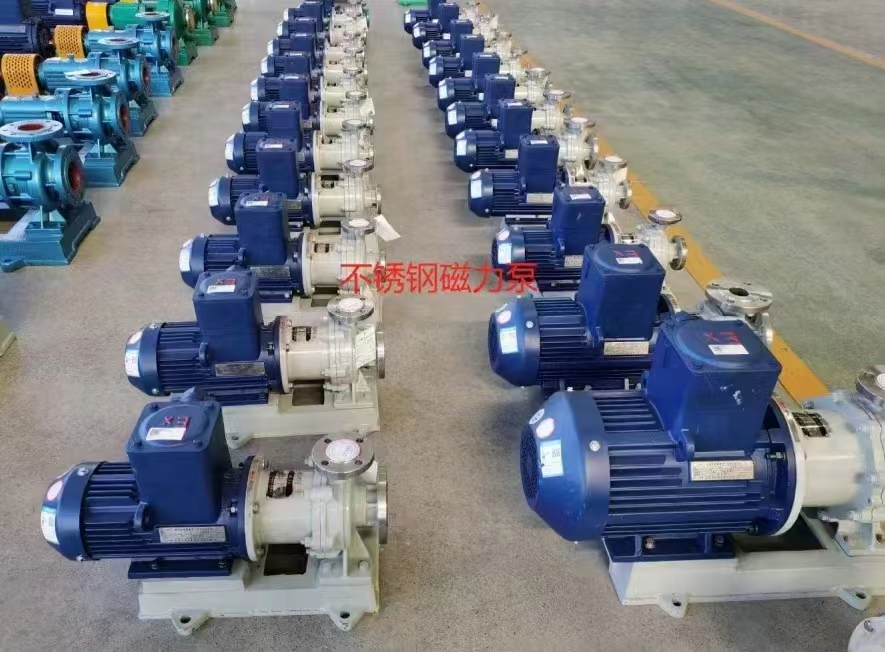

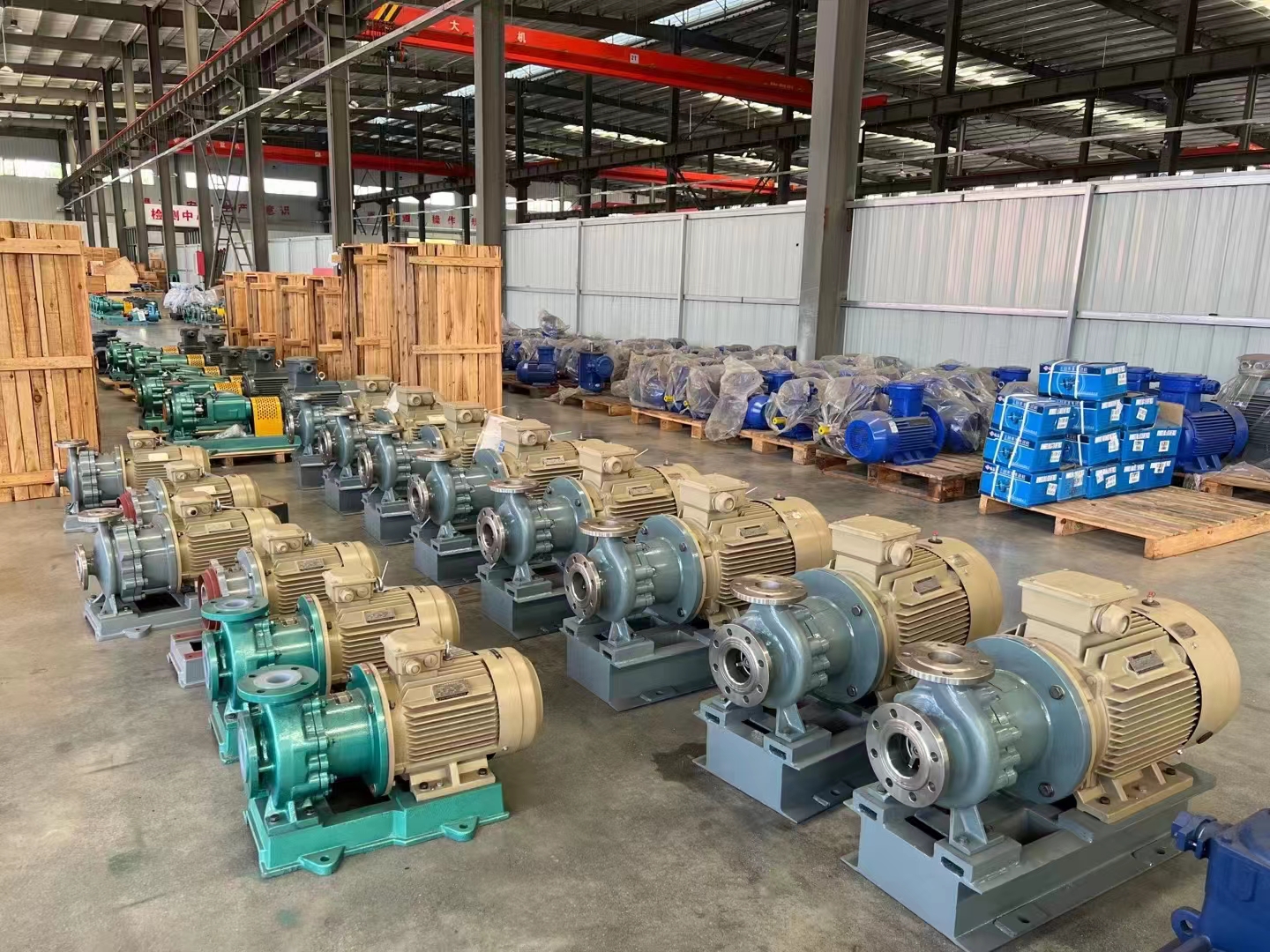

九、生产流程
