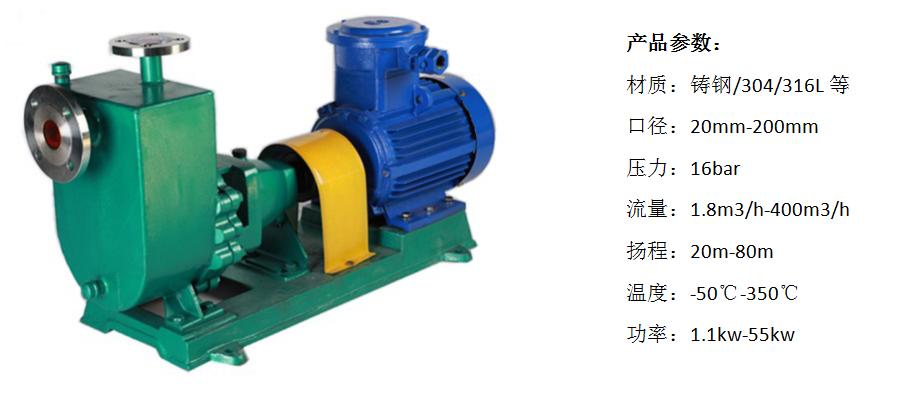

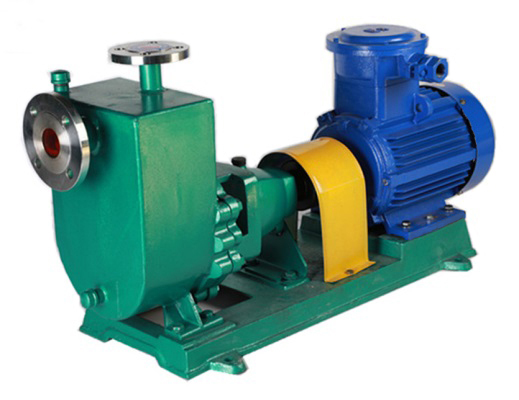

KQHZ型不锈钢化工自吸离心泵

产品名称: KQHZ型不锈钢化工自吸离心泵
产品特点：高效节能，运行平稳，吸力强
欢迎详询：155-8936-8182 183-6632-5350

产品详情

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、产品介绍

KQHZ型不锈钢化工自吸离心泵是我公司根据国内外有关技术资料经吸收、改进后研制而成的泵类产品。该泵具有普通离心泵不具备的自吸能力等优点。无需安装底阀和虹吸桶，一次灌引即可实现自吸。过流部件可采用多种金属材质，适用于输送多种有机酸、有机化合物、盐碱类液体。该泵结构简单，性能可靠，使用维修方便。有多种密封形式和冲洗方案，能应对多种工况。

二、设计特点

KQHZ型不锈钢化工自吸离心泵是我公司根据多年生产销售经验和新型水力模型，基于KQH型不锈钢化工离心泵，增加自吸腔、气液分离室。根据输送介质的特性，过流部件可选用304、316、316L、哈氏合金、钛合金等材质。KQHZ型不锈钢化工自吸离心泵自吸高度为4-5m，适用于液面低于泵入口及卸车的工况。

三、运用领域

KQHZ型不锈钢化工自吸离心泵适用于环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸等，尤其是液面低于泵入口及卸车的工况。

四、易损件

序号	易损件名称	说明
1	叶轮	易损件主要为机械密封及附属的配合件，离心泵的机械密封选型非常重要，可以极大的提高使用寿命。机械密封干磨、输送高含固介质、高温、高压、安装不到位均会减少使用寿命。
2	机械密封
3	泵盖

五、型号意义

KQHZ65-50-160
KQHZ	凯泉不锈钢化工自吸离心泵	65	泵进口法兰为DN65
50	泵出口法兰为DN50	160	叶轮名义直径为160mm

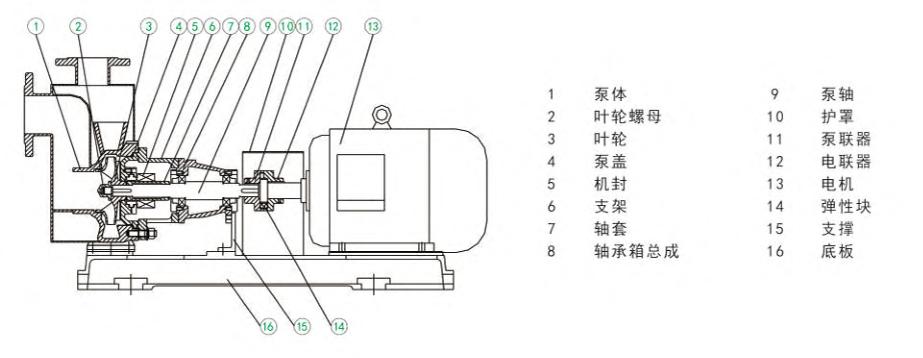

六、零件结构图

七、性能表

序号	型号	流量（m³/h）	扬程（m）	电机功率（KW）	吸程（m）	转速（r/min ）	口径（mm）
序号	型号	流量（m³/h）	扬程（m）	电机功率（KW）	吸程（m）	转速（r/min ）	进口	出口
1	KQHZ25-20-125	1.8	20	1.1	4	2900	φ25	φ20
2	KQHZ25-20-160	1.8	32	2.2	4	2900	φ25	φ20
3	KQHZ32-20-125	3.6	20	1.5	4	2900	φ32	φ20
4	KQHZ32-20-160	3.6	32	3	4	2900	φ32	φ20
5	KQHZ32-20-200	3.6	50	4	4	2900	φ32	φ20
6	KQHZ40-25-125	6.3	20	2.2	4	2900	φ40	Φ25
7	KQHZ40-25-160	6.3	32	3	4	2900	φ40	Φ25
8	KQHZ40-25-200	6.3	50	5.5	4	2900	φ40	Φ25
9	KQHZ40-25-250	6.3	80	11	4	2900	φ40	Φ25
10	KQHZ50-32-125	12.5	20	2.2	4	2900	φ50	Φ32
11	KQHZ50-32-160	12.5	32	4	4	2900	φ50	Φ32

12	KQHZ50-32-200	12.5	50	7.5	4	2900	φ50	Φ32
13	KQHZ50-32-250	12.5	80	11	4	2900	φ50	Φ32
14	KQHZ65-50-125	25	20	3	4	2900	φ65	φ50
15	KQHZ65-50-160	25	32	5.5	4	2900	φ65	φ50
16	KQHZ65-40-200	25	50	11	4	2900	φ65	Φ40
17	KQHZ65-40-250	25	80	15	4	2900	φ65	Φ40
18	KQHZ80-65-125	50	20	5.5	4	2900	φ80	φ65
19	KQHZ80-65-160	50	32	11	4	2900	φ80	φ65
20	KQHZ80-50-200	50	50	15	4	2900	φ80	φ50
21	KQHZ80-50-250	50	80	22	4	2900	φ80	Φ50
22	KQHZ100-80-125	100	20	11	4	2900	φ100	φ80
23	KQHZ100-80-160	100	32	18.5	4	2900	φ100	φ80
24	KQHZ100-65-200	100	50	22	4	2900	φ100	Φ65
25	KQHZ125-100-160	200	32	30	4	2900	φ125	Φ100
26	KQHZ125-100-200	200	50	45	4	2900	φ125	Φ100

27	KQHZ150-125-250	200	20	30	4	1450	Φ150	Φ125
28	KQHZ150-125-315	200	32	37	4	1450	φ150	Φ125
29	KQHZ200-150-250	400	20	37	4	1450	Φ200	φ150
30	KQHZ200-150-315	400	32	55	4	1450	Φ200	φ150
若所需参数超出此范围，我厂可根据用户要求予以调整
