IMD型氟塑料磁力泵

特殊工艺条件，如正压状态或负压状态运行等的，选型时请联系我们

一、概述：

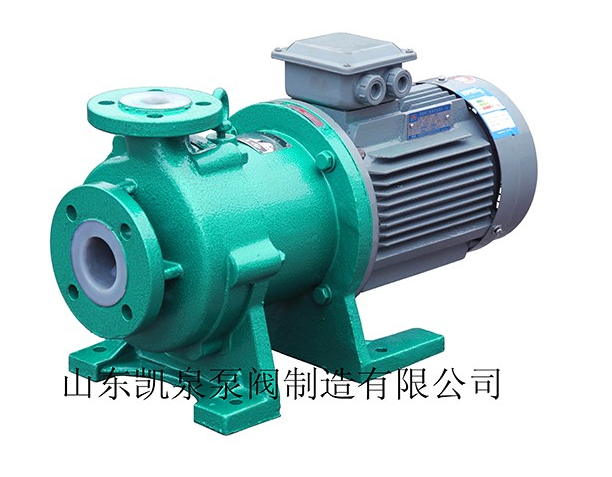

     IMD型氟塑料磁力泵属大功率高扬程氟塑料磁力驱动泵，泵的外型及安装尺寸均按ISO标准设计制造，所有规格均为电机直联式，由中间支架支撑，结构紧凑，拆卸方便，主要部件采用钢衬F46，泵体强度高，采用高性能磁性材料“钕铁硼”做内外磁体，隔离套采用进口非金属材料制成，大大降低了磁涡流损耗，可输送高浓度、密度1.9t/m3的强腐蚀性介质。驱动形式为磁力间接无解触驱动，内外磁体间用隔离套完全隔离，使泵腔处于封闭状态，从而没滴漏现象，污染使用场地，特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质。IMD系列磁力泵优良的性能、低廉的价格，已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的选择对象。

二、优势：

    该泵的优势为磁性强，可输送比重1.9T/m3的高浓度强腐蚀性介质，超过其他耐腐蚀磁力泵的输送介质范围。

三、设计特点：

    IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上，进一步加强了对泵体结构的改良，采用后拉式结构，一人便可轻松进行内部日常检修和零件更换，无需拆卸管道，其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平。

    取消了轴封、利用磁力耦合间接驱动，消除了滴漏的烦恼，不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

四、用 途：

    IMD磁力泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别适合输送大比重、高浓度、易漏、易燃、易爆的液体。

五、操作原理：

    驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

六、泵体结构：

    泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMD系列磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、节能。

七、型号意义

八、性能参数表
